TWb 检视器 for DSH · Tableau 工作簿检视器

面向 Tableau 交付顾问的检视工具。 在 DeepSeek Harness 里检视工作簿（.twb）——不用装 Tableau Desktop，不用许可证，不碰数据：1:1 的 SVG 布局图（可直接交给客户在白板上批注）、表级数据模型（表之间怎么连的）、字段级引用关系图，以及每个数据源背后的自定义 SQL。 全部在浏览器端解析；只读元数据的 DSH 插件，不碰你的数据。

中文 · English

解决什么问题

工作簿（workbook）是 Tableau 项目里最难讲清楚的部分。手里有一个 .twb——来自客户、同事或自己的归档——你通常需要回答：

• 这个仪表板里到底有什么？ 哪些工作表放在哪、多大面积，哪个是容器、哪个是文本区。
• 这些计算字段怎么串起来的？ 谁引用了谁、改一个公式会牵动什么、一个字段的血缘从哪开始到哪结束。
• 这个工作簿连的是什么？ 服务器、数据库、文件路径、字段角色与数据类型——不用打开 Tableau 就能看清。
• 表之间是怎么连的？ 表级数据模型：哪张表连哪张表、连接条件（ON）、连接类型，以及文件里记录了基数时一并标注。
• 这个数据源背后的 SQL 是什么？ 每段自定义 SQL（<relation type='text'>）都被提取成清单，可以逐行和客户核对取数逻辑，不必再打开 Tableau。
• 怎么给客户做交付说明？ 一张可以导出到 Excalidraw 手绘批注的布局图，加一张能在会议里顺着讲的引用关系图 / 数据模型图。

Tableau Desktop 要靠打开工作簿才能看到这些；这个插件在浏览器里即时呈现，不需要许可，也不需要数据。

功能

• ✅ 中英双语界面：面板文案跟随 DSH 界面语言（设置 → 通用 → 语言 切换），工作簿数据原样呈现。
• ✅ 左侧栏一键直达：插件在 DSH 左侧栏注册自己的面板行，点开即在对话旁以整页呈现——不必去「设置」里翻找。
• ✅ 打开即用：插件自动加载内置示例工作簿，一秒看到完整界面；换成自己的 .twb 即可替换示例。
• ✅ 1:1 仪表板布局图：每个仪表板 zone（工作表 / 容器 / 文本）按真实比例绘制为 SVG，支持缩放 / 平移，一键导出 SVG / PNG / Excalidraw，方便做批注版交付材料。
• ✅ 表级数据模型：把每个数据源的 relation 树解析成「表 + 连接」——连接类型（内/左/右/全）、ON 条件表达式、文件记录了基数时一并标注；连接以平衡弧线绘制（去掉文字标签），子表围绕父表中心对齐，类型与条件在详情面板查看。
• ✅ 参数不再被当成计算字段：Tableau 参数单独成页签，显示值按工作簿自带的数字格式呈现（p0.00% → 6.40%、C2052 → ¥50,000），而不是文件里原样存储的 float64（0.064000000000000001）；原始值一并保留便于核对。
• ✅ 自定义 SQL 清单：每段 <relation type='text'> 都被提取、按数据源列出并可一键复制，核对取数口径从「开 Tableau 翻」变成「一屏看完」。
• ✅ zone 级细节：细分类型（工作表 / 流式容器 / 基础容器 / 卡片（筛选器、标题等）/ 文本 / 空白）分色并配图例；鼠标悬停即可看到尺寸、内边距、外边距与底色。
• ✅ 字段引用关系图：分层依赖图——数据源 → 原始字段 → 计算字段。点击任意节点查看上游输入 / 下游依赖，支持搜索与角色筛选（维度 / 度量 / 计算字段）。
• ✅ 为大工作簿设计：节点数超过 1200 时自动聚焦到选中节点的 ±2 跳血缘（可切 ±1/±2/±3/全部），5000 节点的工作簿依然流畅。
• ✅ 全屏模式（引用关系图不随滚轮缩放，避免闪烁）：一键铺满浏览器窗口（Esc 退出），布局图与关系图自动重新适配。
• ✅ 状态持久化：解析结果带形状校验地缓存，切换面板或刷新页面后自动恢复文件与当前视图。
• ✅ 工作簿右栏：布局图右侧列出仪表板（含工作表数，点击即切换）与当前仪表板的工作表；点击工作表即在 1:1 布局图上高亮对应区域（再点一次取消）——不再堆页签。
• ✅ 自定义 SQL 就地查看：数据模型右侧常驻自定义 SQL 清单，进入视图即默认选中第一段，SQL 过程一步可见，带复制按钮与所属数据源/连接信息。
• ✅ 参数单独一类：引用关系图里参数自成分类（专属配色与筛选项），不计入维度/度量；选中即显示按工作簿格式格式化后的值与原始值。
• ✅ 只读且私密：解析全部在浏览器端完成，文件不会上传；Node 半部只提供一个内置示例路由。

数据安全：只读 .twb，twbx 被有意拒绝

格式	包含什么	本插件
.twb	纯元数据 XML：连接信息、字段定义、计算字段公式、仪表板 zone 布局，不含数据行	✅ 支持
.twbx	zip 打包，可内嵌数据提取（.hyper / .tde）、图片等	❌ 有意拒绝

拒绝 .twbx 是刻意的安全设计：打包工作簿可能带着你的完整数据集，把它引入检视流程只会扩大数据暴露面，却没有任何收益。插件只读取不含数据的 .twb 元数据；如果你选了 .twbx，会明确提示你去 Tableau 里**「另存为」.twb** 后再导入。

界面截图

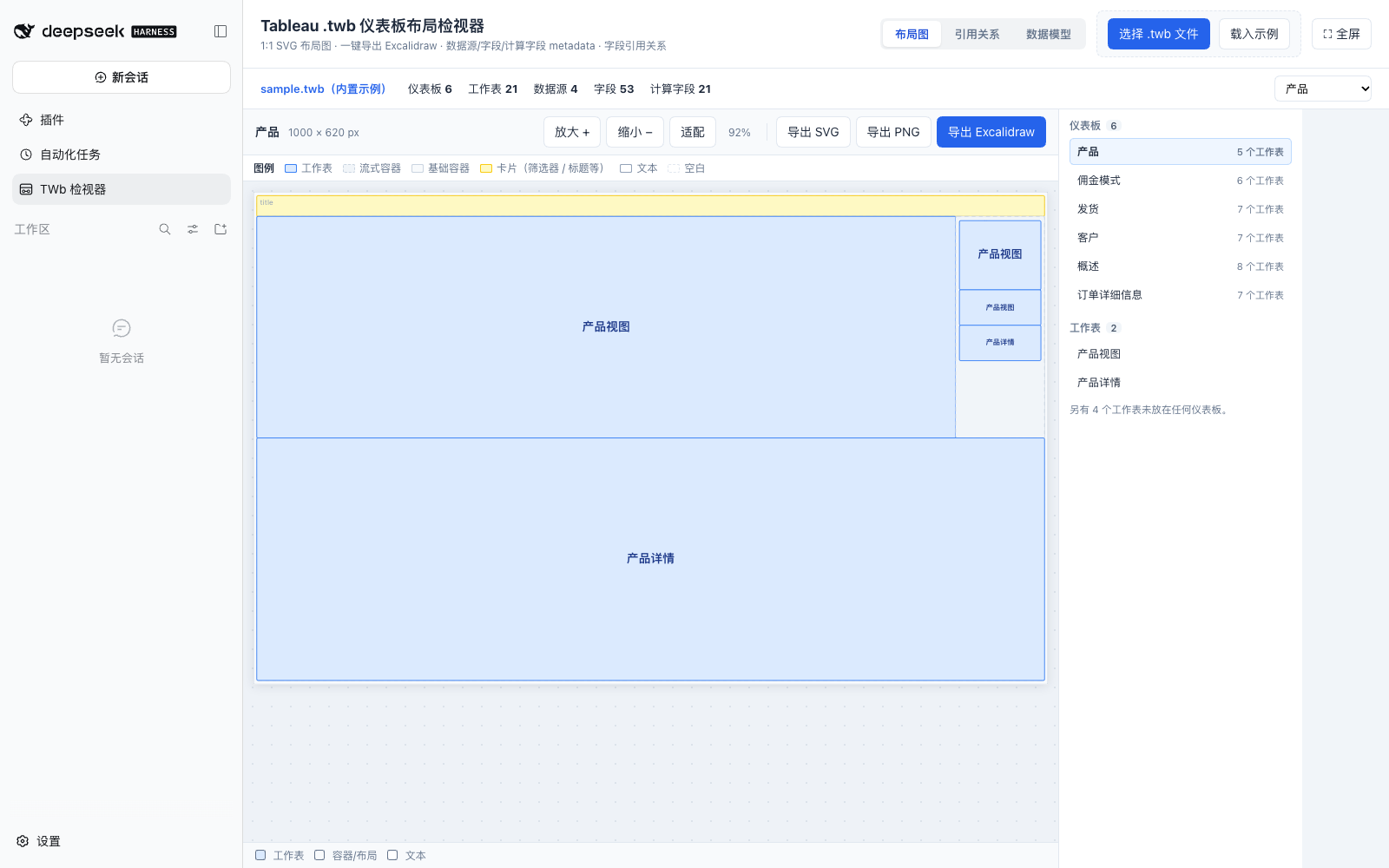

入口位置 —— 左侧栏面板行，点开后主区整页呈现检视器

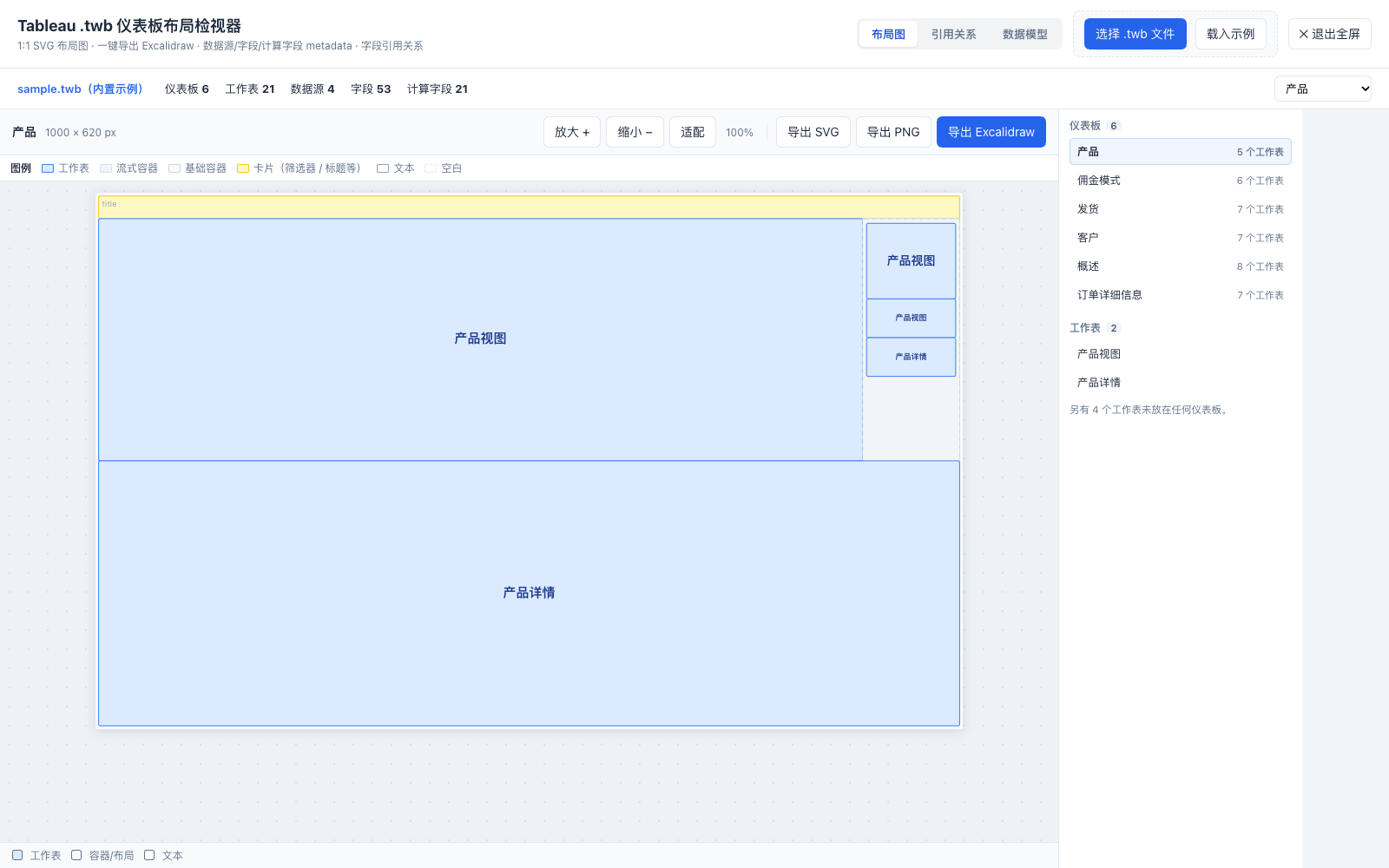

仪表板布局图 —— 1:1 SVG 渲染全部 zone，可导出 SVG / PNG / Excalidraw

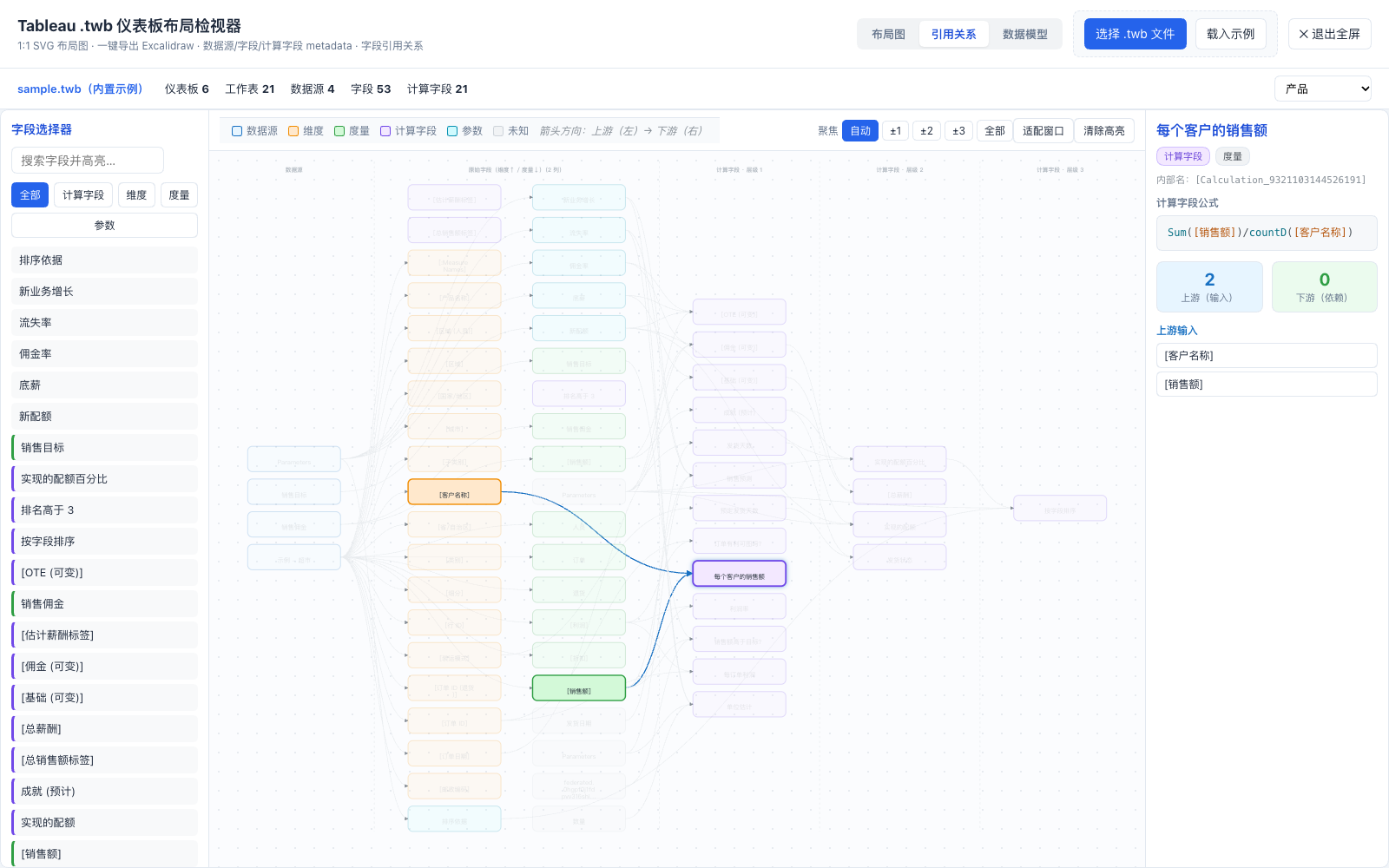

字段引用关系 —— 数据源 → 原始字段 → 计算字段，点击节点看上下游

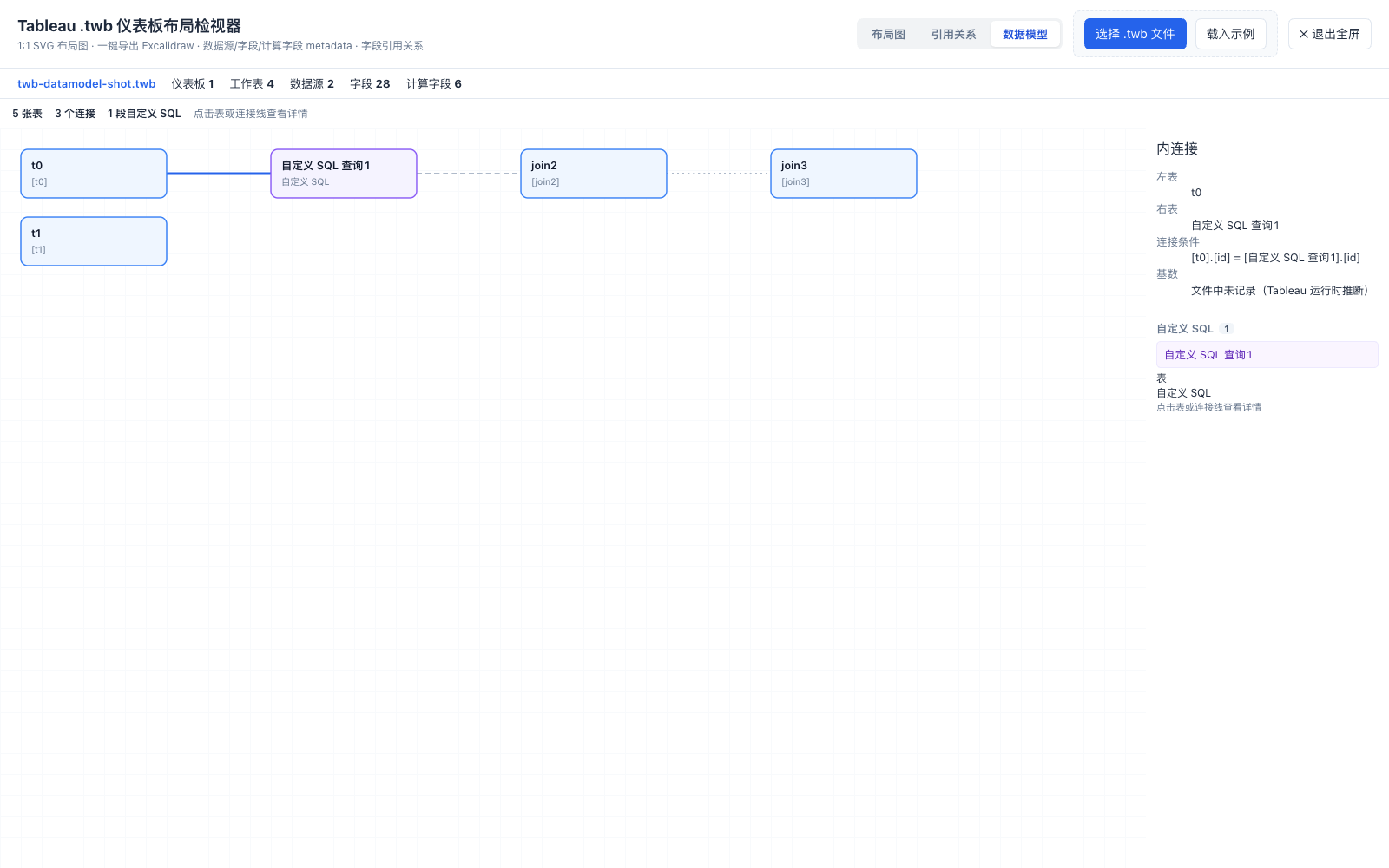

数据模型 —— 表、连接类型、ON 条件与基数（图为合成工作簿；客户文件不出本机）

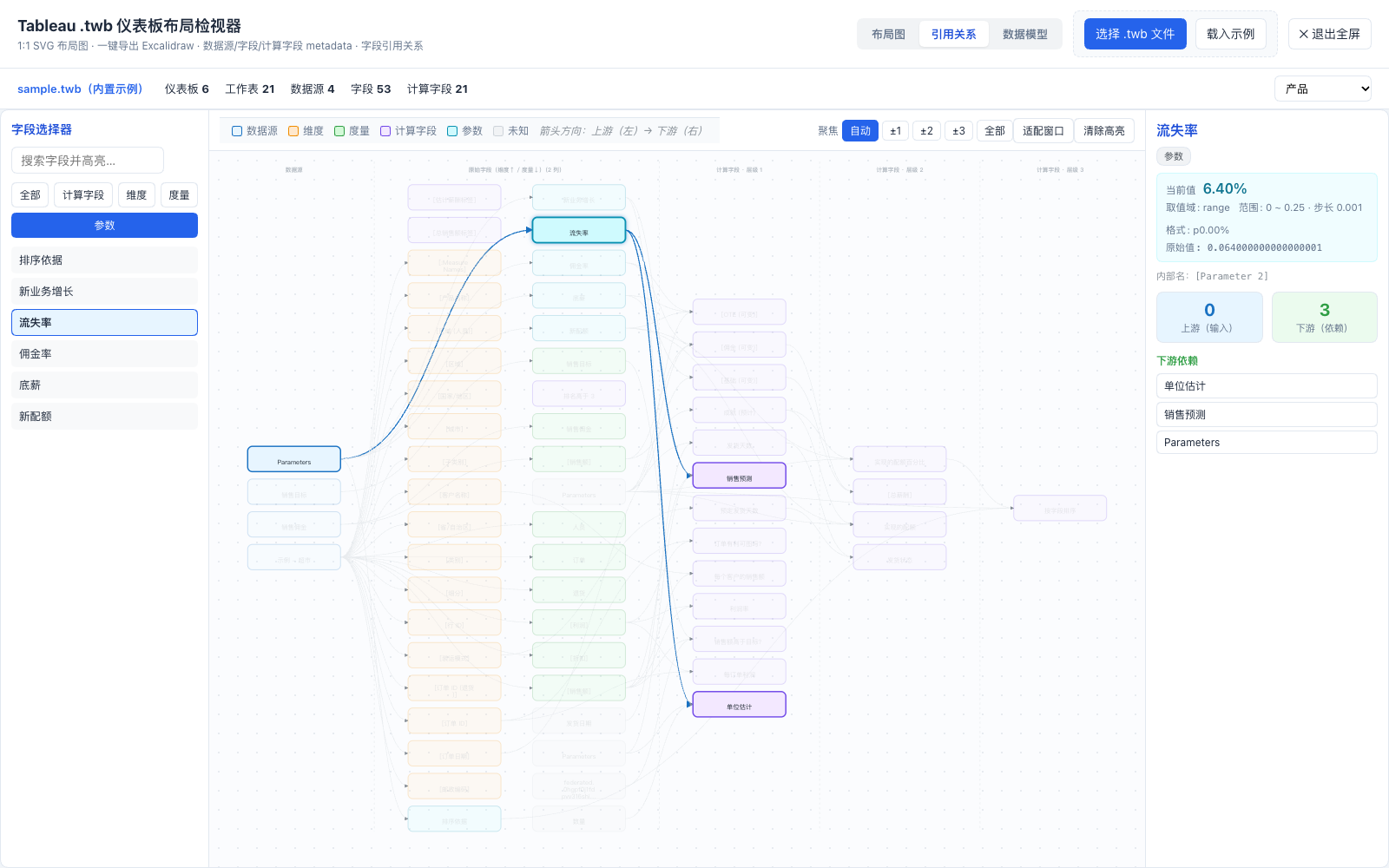

参数 —— 显示值按工作簿格式呈现，原始值保留可核对

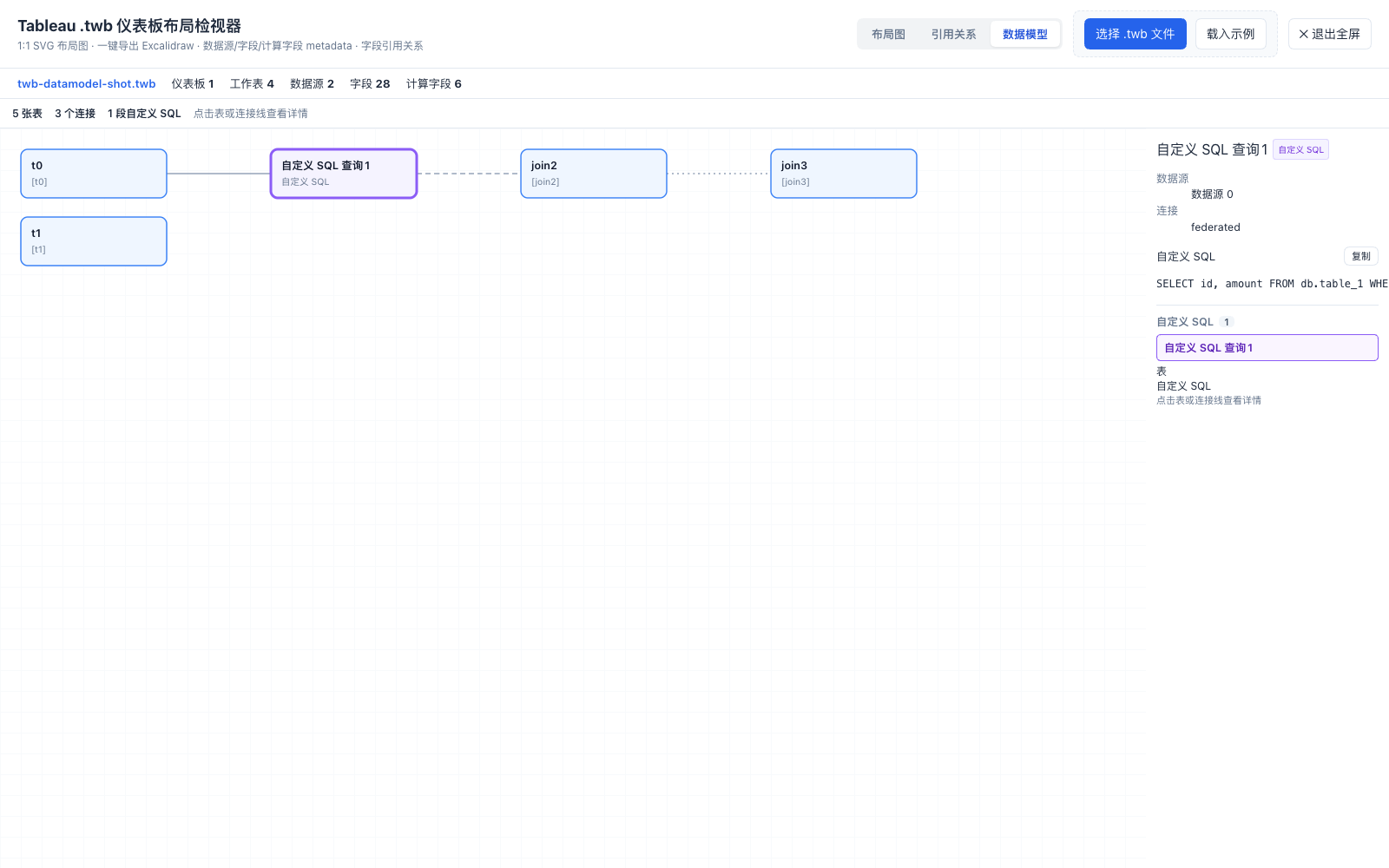

自定义 SQL —— 全部自定义查询一屏列全，便于核对取数口径

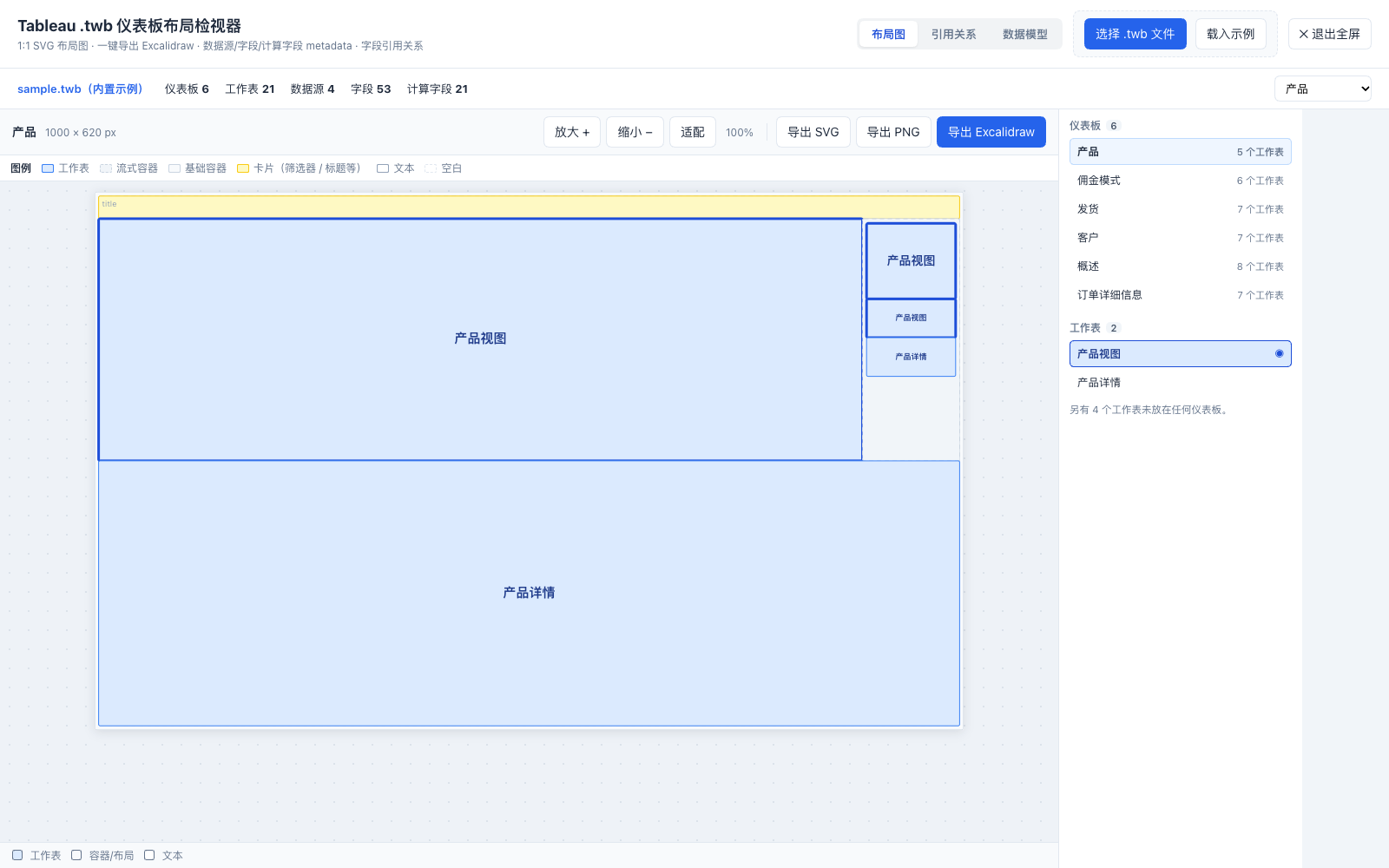

工作簿右栏 —— 只有仪表板与工作表：点仪表板即切换，点工作表跳到它所在的仪表板

安装

前置：可用的 DSH Web（dsh web）。安装会把插件写入 $DSH_HOME/profiles/web，之后重启 dsh web 生效。

方式一：直接从 GitHub 安装（推荐）

dsh plugin --profile web add github:tableau-China/dsh-tableau-twb-viewer

方式二：从 GitHub Release 安装（版本锁定）

每个版本发布都附带可安装的 tarball——见 Releases：

dsh plugin --profile web add https://github.com/tableau-China/dsh-tableau-twb-viewer/releases/download/v0.2.0/dsh-tableau-twb-viewer-0.2.0.tgz

方式三：从 npm 安装

dsh plugin --profile web add dsh-tableau-twb-viewer

方式四：本地目录（开发调试）

git clone https://github.com/tableau-China/dsh-tableau-twb-viewer.git
dsh plugin --profile web add ./dsh-tableau-twb-viewer

安装后需重启 dsh web（客户端插件清单在启动时扫描）。 卸载：dsh plugin --profile web remove dsh-tableau-twb-viewer。

使用

1. 打开 DSH Web，点左侧栏的 TWb 检视器，内置示例会自动加载。
2. 换成自己的文件：点击 选择 .twb 文件，或把 .twb 拖到上传区。
3. 「布局图」：1:1 仪表板渲染，带 zone 类型图例（工作表 / 容器 / 卡片 / 文本 / 空白）；缩放、平移、适配窗口，悬停 zone 看尺寸与内边距，导出 SVG / PNG / Excalidraw。
4. 「引用关系」：点击节点查看上下游血缘；搜索与筛选字段；用「聚焦」控件切换 ±1/±2/±3/全部。
5. 「数据模型」：表 / 自定义 SQL 节点 + 连接关系（连接类型、ON 条件、基数）；点表看所属数据源与物理表名，点连接看详细条件。
6. 大工作簿点 「⛶ 全屏」；Esc 或 **「✕ 退出全屏」**返回。
7. 右侧 metadata 面板覆盖数据源、字段、计算字段、工作表与自定义 SQL 清单。

常见问题

现象	处理
左侧栏没有「TWb 检视器」	先重启 dsh web，再对浏览器标签页硬刷新（Cmd+Shift+R / Ctrl+F5）——标签页可能还跑着安装前的旧 bundle。
提示「这不是一个有效的 Tableau 工作簿」	文件必须是 .twb（XML）。只有 .twbx 的话，请在 Tableau 中另存为 .twb。
.twbx 被拒绝	符合预期，见 数据安全。
超大工作簿卡顿	关系图在 1200 节点以上会自动聚焦；再用「聚焦 ±1」进一步收窄。

开发

pnpm install             # esbuild / xmldom / puppeteer-core / typescript（仅开发依赖）
pnpm run check:types     # tsc --noEmit（strict；src 为 TypeScript）
pnpm run build           # src/plugin.tsx -> lib/client.js（DSH ModuleLoader 包）
pnpm run verify          # 快照测试：解析 / 构图 / 布局 / 分词基线
pnpm run verify:update   # 确认变更后重新生成基线
pnpm run verify:reference # 可选：与原始实现逐字节差分
pnpm run bench           # 性能曲线 + O(n²) 回归护栏
pnpm run gen-css          # 从原始 CSS 重新生成作用域化样式
pnpm run screenshots      # 重新生成 assets/*.png（TWB_SHOT_LOCALE=zh 出中文截图）

真实浏览器端到端测试（需本机 Chrome，且 dsh 在 PATH）：

./test/e2e-boot.sh 3199     # 终端 A：启动隔离实例，打印带 token 的 URL
TWB_URL="http://127.0.0.1:3199/?token=..." pnpm run e2e   # 终端 B：无头 Chrome，72 项断言

# 连大图聚焦一起验证
TWB_LARGE_FIELDS=1500 TWB_URL="..." pnpm run e2e

包管理为 pnpm（packageManager 字段；pnpm-workspace.yaml 的 allowBuilds 放行 esbuild 构建脚本，否则 pnpm install 会以 ERR_PNPM_IGNORED_BUILDS 失败）。 测试直接 import TypeScript 源码——Node 24 原生剥离类型，测试无需额外构建。

目录结构

dsh-tableau-twb-viewer/
├── package.json           # dsh.bundle（配置层）+ dsh.client（Web 插件声明）
├── cordis.patch.yml       # bundle patch：插入插件行
├── index.js               # Node 半部：内置示例路由（惰性读取、可降级）
├── src/
│   ├── types.ts           # 共享类型：模型 / 图 / 布局
│   ├── parser.ts          # .twb XML 解析（仪表板 zones / 数据源 / 字段 / 公式）
│   ├── graph.ts           # 引用关系构图 + 分层布局 + 上下游可达性
│   ├── formula.ts         # 计算公式分词与高亮
│   ├── i18n.tsx           # 中英文案字典 + 取词上下文
│   ├── app.tsx            # 应用根（状态、自动加载、视图切换）
│   ├── plugin.tsx         # 插件入口：左侧栏面板行 + 主区整页 + 文案注册
│   ├── lib/               # 持久化缓存 / 导出工具 / 模型统计
│   ├── components/        # 上传、布局图、Metadata、字段表、公式、引用关系图
│   ├── plugin.css         # 插件自有样式（全屏、面板尺寸）
│   └── style.css          # 作用域化应用样式（.twb-root 前缀，由 gen-css.mjs 生成）
├── build.mjs              # esbuild -> lib/client.js（ModuleLoader 工厂格式）
├── lib/client.js          # 构建产物（发布内容）
└── test/                  # 快照测试、性能基准、无头 Chrome e2e

兼容性

DSH 版本	状态
0.1.0-rc.6	✅ 开发基线（首个发布版本）
0.2.1-alpha.2	✅ 端到端实测通过（72 项断言，含中英切换、数据模型、自定义 SQL、自动加载示例与大图聚焦）

安装机制：dsh.bundle.patch 让本包成为已加载的插件行；dsh.client + 导出的 ./client 构建产物由 client-modules 注入浏览器模块图。UI 注册到 settings.section 槽位， Node 半部使用 webServer 服务提供示例路由。

作者

吴玉朋（Yupeng Wu / @tableau-China）—— Tableau 与数据可视化从业者。

许可

Apache-2.0。
