dsh-video-storyboard · 中文长版说明

速览版在 README.md（三分钟读完）。这份是长版：设计取舍、实测基线、和其他插件的对比。

给纯文本模型装一双"能翻页的眼睛"。

输入一个视频，输出一张可寻址的宫格图：每格烧着编号、对应一段时间、下面挂着那段时间里说过的台词；底部还有一条与画面同时间轴的音频包络。模型因此可以「看」、可以「引用第 5 格」、可以「再放大看这 3 秒」，而不是被动接受一段别人写好的摘要。

社区项目，与 DeepSeek 官方无关。

效果（实测数字）：5 分钟片子 → 一张图，9–16 帧只花 384 token；逐帧方案同样覆盖要 3,072–6,144。 90 秒 PV 扫描 9 秒，出 12 格、对齐 41 个切点。同一文件第二次调用 3.6 秒（命中缓存）。 不需要模型权重、不需要图像库、不需要字体配置。

详细的安装与使用教程：docs/USAGE.zh.md （每个参数、六种工作流、故障排查、成本估算一页看完）

现在可以直接贴链接

input 不再只认本地路径，B 站链接（以及任何 yt-dlp 支持的站点）直接传：

video_storyboard({ input: "https://www.bilibili.com/video/BV1fq4y1u7nC" })

取流不是"下完再分析"，而是两级：扫描用一份 360P 全片（5 分钟约 7 MB），video_zoom 则回到原始流按帧取 1080P，不落盘。90 秒片子实测：下载 4.5 s + 扫描出 9 格 9.1 s， 一次 6 格 zoom 5.3 s。

需要两样外部东西：yt-dlp（不打包，用户自己装）和一份 cookies.txt。 后者是必需的——同一条视频匿名最高 480P、登录才到 1080P，而且匿名时 1080P 根本不在格式列表里，下游没有任何信号能察觉自己被降级了。

配置见 docs/SETUP.zh.md（装 yt-dlp、导出 cookies、五步验证、故障对照）。

想在桌宠里用？

有人问能不能装到 Coopanion（基于 Cortico 的桌宠）。已经有人在 npm 上做了：

cortico-world-video-storyboard —— 作者 huahuahuaze，思路来自这个项目。独立实现，功能比我们能提供的还全：Windows 自动下载 ffmpeg 和 yt-dlp、带配置页、长片多图分段、可选本地语音识别。

我们没有再发一个同类扩展。 两个包做同一件事只会让装的人困惑，而且我们那版只做了最小功能。

如果哪天需要"严格跟上游同步"的版本（而不是一份复制出去、不再跟随本仓库的实现），成本其实不高：依赖本包 + 接一层 Cortico World 就够。契约和已经踩过的点记在 docs/cortico-world-notes.md，照着写回去大约半小时。

设计原点（三句话，定了大半架构）

你的直觉	落到代码里
「先看台词，再决定怎么分」	音频与台词在格数决策之前算完；字/秒作为第三条密度信号参与格位分配——话密的地方格短。注意精确说法是"先拿到台词再决定每格覆盖多久"，切换点本身仍是画面信号
「取帧要挑最清晰的，别被模糊转场坑」	段内取 3 个候选，比 Laplacian 方差取最锐。ffmpeg thumbnail 按直方图挑帧，而模糊不改变直方图——它会心安理得地选中一张糊掉的人员表
「快闪的地方要多给格，但别让半秒镜头吃掉一整格」	快切区格短帧多；minGap 不只固定 1.2 秒，还会被素材自身粒度压住（不超过中位段长的 0.9 倍），否则六个 1 秒镜头会被并成三个、凑不够格数

算法做了什么（8 条，每条都是被真实素材打脸后改的）

#	做法	为什么不用那个更简单的做法	代码
1	HSV 三通道差做场景切换检测（64×36，|ΔH|+|ΔS|+|ΔV| 取均值）	只看亮度会漏掉"同亮度换色"的切点（测试片 9 个切点里 2 个是这种；ffmpeg scdet 找到 4/9，我们 9/9）	src/scan.js
2	阈值按"速率"反推：目标约 1.5 秒一个切点，分数下限 12	3×p95 在 B-roll 上给 38（正常），在快剪动画上给 130 → 一个切点都没有，正好死在最需要多格的内容上	src/scan.js
3	格位 = 局部剪辑率积分的等分点，并吸附到真实剪辑点（位移 ≤ 理想格长 30%）	均匀切会给"6 秒 20 刀"和"20 秒空镜"一样的空间；不设位移上限的吸附会把权重整个打乱	src/density.js
4	格数由画面运动 p90 决定，不由时长决定	静态单镜头给 16 格 = 16 张一样的图；PV 给 4 格 = 什么都没看清	src/plan.js
5	最小间隔不超过素材自身粒度（min(minGap, 中位段长×0.9)）	固定 1.2 秒会把六个 1 秒镜头并成三个，然后就再也凑不够格数	src/segments.js
6	段内取最锐的一帧：3 个候选比 Laplacian 方差	thumbnail=n= 按直方图挑帧，而模糊不改变直方图——它会心安理得地选中一张糊掉的人员表	src/sheet.js
7	音频包络画在同一条时间轴上，塞进同一张图	单独出一张音频图要多花 384 token，还丢了对齐——而对齐才是全部意义	src/audio.js、src/sheet.js
8	ASR 按 ≤45 秒切片、切点落在静音中点，非语音段过滤并报出	299 秒单请求会把时间码整体压早 13 秒；纯音乐 PV 会吐出一条 29 秒的假台词、被贴到 5 个格子上	src/asr.js、src/pipeline.js

前人的工作、我们不打算超越的精度上限、以及刻意没做的事：docs/REFERENCES.md。

---

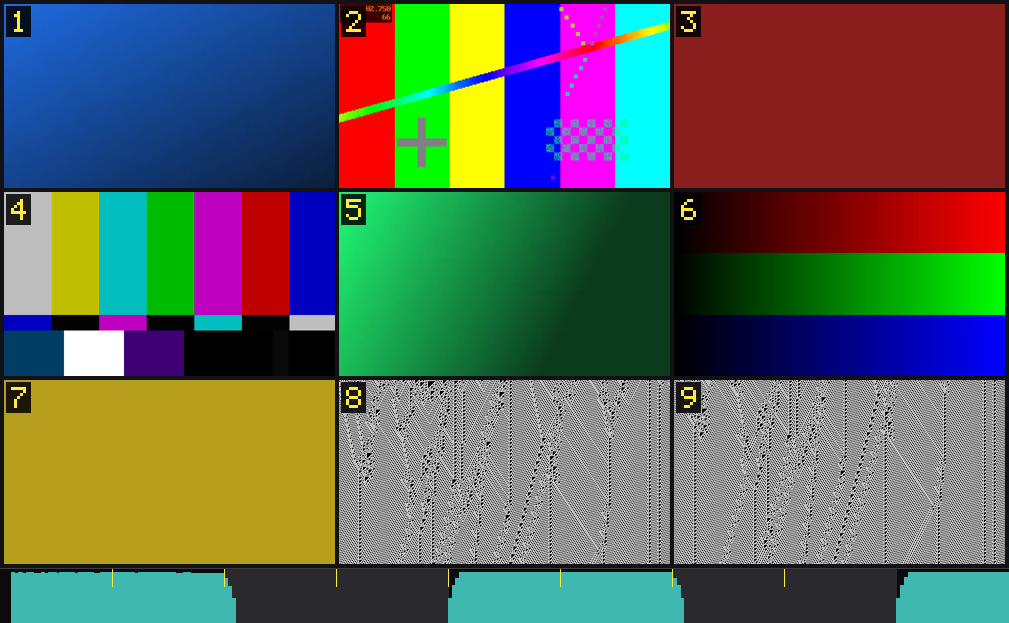

上图是它自己的输出：一段 27 秒的合成素材（9 个镜头、响—静—响的音频）→ 一张 9 格图 + 底部音频条带。 素材由 ffmpeg 现场生成，仓库里没有任何第三方视频画面。

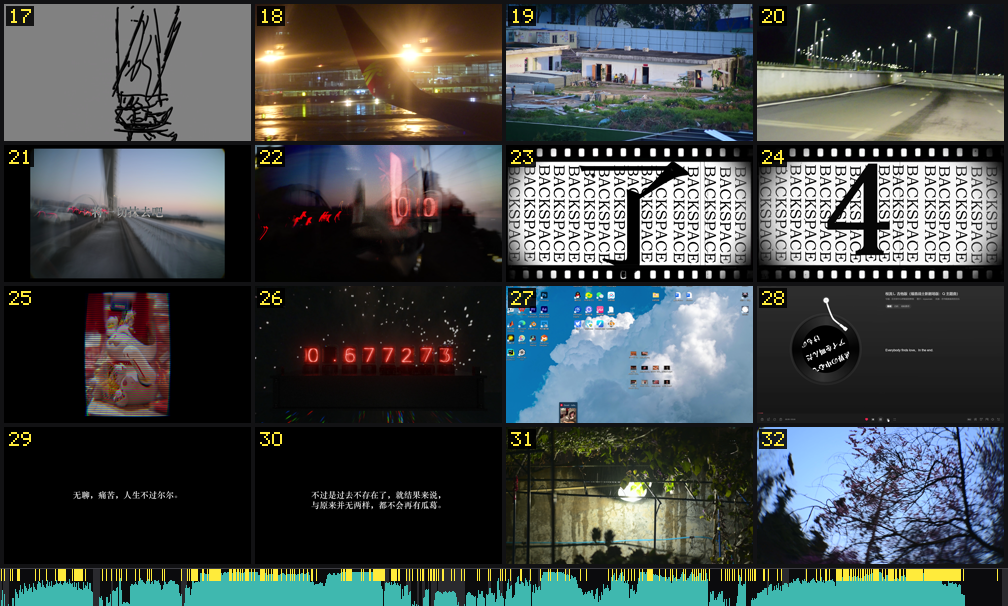

同一工具跑作者自己的 19 分钟视频：64 格分 4 张，这里展示第 17–32 格。底部黄线是片子里检出的切点。 这张图是作者本人的素材，仅作演示用途——见 NOTICE。

先澄清一个常见误解

市面上不少介绍会把这类工具说成"画面越乱分辨率越低"。本插件不是这样做的，而且刻意没这么做：

• 格子尺寸全都一样。快速剪辑的段落得到的是更短的时段（所以有更多帧），不是更小的格子。
• 原因是 token 账：一张图 384 token 是固定的，把格子缩小一半，模型看到的就是糊的——省不到钱，只丢信息。
• 时间轴全覆盖，但不保证每个镜头都被看到（5 分钟 300 个镜头塞进 16 格，物理上不可能）。要细节用 video_zoom。
• 连续运镜（快速摇镜、变焦）不是切点。任何帧差打分器（本工具、scdet、TransNetV2）都会给它高分，所以要做峰值抑制与碎段合并。

---

长片：文本清单也是有预算的

一张图 384 token，但文本清单是没有上限的——一部 2 小时 35 分的片子出 64 个 cell，清单 75 KB， 超过宿主单次工具结果的上限，超出部分被折进磁盘上的溢出文件，模型没去读，于是中段 44 分钟的台词等于没给。 现在三件事堵住这个口子：

• 每格台词封顶，三档：detail: low 60 / med 120（默认）/ high 400 字符，且截断落在句末 （120 字的预算会停在窗口内最后一个「。」之后，而不是切在半句）。实测 9 格：1,521 / 1,915 / 3,031 字符；
• 在 cell 边界截断，并写明怎么续读： [text stopped at cell 13 of 64 — call again with cellRange: [14, 64] and textOnly: true to read the rest]
• cellRange + textOnly：翻页取文本，不重出图、不重解帧。

video_storyboard({ input, cells: 16, sheets: 4 })                     // 4 张图 + 第一页文本
video_storyboard({ input, cells: 16, sheets: 4, cellRange: [14, 42], textOnly: true })
video_storyboard({ input, cells: 16, sheets: 4, cellRange: [43, 64], textOnly: true })

textOnly 不返回图，所以翻页不花 token；扫描与 ASR 结果都缓存后，每页约 0.8 秒。

整片批处理（命令行）——一部两小时的片子要 24 个窗口，手敲 24 次 --from/--to 不叫工作流：

node bin/storyboard.mjs film.mp4 --batch 300 --out film.png
# → film-w01.png … film-w24.png，外加 film-timeline.md
#   （窗口 | 格数 | 切点 | 字数 | 图片路径，一张表串成整条时间线）

尾巴短于 30 秒的窗口会并进前一个，而不是花 384 token 换一张只有 1 格的 2 秒图。 窗口边界会吸附到真实剪辑点（先全片扫一遍，--no-snap 可关），所以不会正好切在一句话中间。

一、它到底解决了什么问题

纯文本模型看不到视频。现有三条路各有硬伤：

做法	硬伤
抽 N 帧、N 张图发给模型	每张图 384 token，16 帧就是 6144。想看全片就破产
把帧发给外部视觉模型，回一段文字	回来的是别人替你看过的结论，不能追问、不能引用
只读字幕/ASR	画面全丢。「这个镜头为什么好」这类问题永远答不了

我们走第四条：把 N 帧打进一张图。于是 384 token 就能看 9–16 帧，而且看的是当前这个模型自己。

---

二、六个真正不一样的地方

1. 打包，而不是逐帧 —— 同覆盖率下省 8–16 倍

方案	帧数	图数	token
本插件（9 格）	9	1	384
本插件（16 格）	16	1	384
逐帧插件 count=8	8	8	3,072
逐帧插件 count=64	64	64	24,576

代价是每帧分辨率：本插件一格约 68k 像素，逐帧方案每张可到 640k。这不是缺陷，是分工——先把"看多少帧"和"每帧多清楚"解耦，粗看用前者，细节用后者。

2. 可寻址 —— 编号烧进像素，不是排在文本里

三重冗余，任何一层失效都还能定位：烧进像素的编号（格高 15%）／文本坐标 cell 5 (r2c2, image 1)／精确时间码 frame@00:01:17.20。

为什么非烧进去：小模型数格子会数错（4×4 就开始飘），但读一个数字很准。做过下采样验证——整图降到每格 66×37，11% 格高的数字仍可辨认。

3. 选段：格位按内容密度分配，不是均匀切

均匀采样的隐蔽错误：20 秒的空镜和"6 秒里切了 20 刀"的高潮，拿到的格数一样，后者 19 个画面直接消失。

我们用三条信号叠出一条密度曲线，再在积分上等分：

信号	来源	作用
剪辑密度	局部切点率 / 全片平均率	快切区格短、帧多
台词密度	字/秒	话密的地方格短
声音事件	响度突变（+8 dB / −15 dB）	画面没动但有事发生——突然安静、爆笑、音乐进副歌

第三条是帧差永远看不见的：口播片 299 秒里会触发 92 次（每句话的停顿），所以只在"话不密"的片子里启用；音乐 PV 只触发 7 次，正好是拍点。

4. 两段式：粗看 → 回看（video_zoom）

一张图 384 token 是固定的，所以清晰度和覆盖率零和。我们不硬凑，而是拆成两次：

第一次：9–16 格看结构（384 token）
第二次：对感兴趣的 3 秒调 video_zoom（384 token，格子大 4 倍）

回看时还能进一步调：

• minGap: 0.4 —— 把最小间隔从默认 1.2 秒压到 0.4，半秒的镜头也各得一格
• cells: 4~6 —— 少格大图，字幕、人脸、画面里的字都能读

5. 选帧：比 Laplacian 方差，而不是取中点

段内取 3 个候选，选锐度最高的那帧。为什么不能省：

策略	问题
取段中点	溶解/淡入的中点拿到叠影
ffmpeg thumbnail	按直方图挑帧，而模糊不改变直方图——它会心安理得地选中一张糊掉的人员表
Laplacian 方差	无

真实案例：某 PV 片尾人员表，thumb 在 84.88s 拿到高斯模糊帧（文字全糊），sharp 在 85.20s 拿到清晰帧。同一个秒级窗口。

反直觉的是它更快：三次 seek 各解 1 帧 ≈ 9.2s，而 thumbnail 要解码整段统计直方图 ≈ 11.3s。

6. 快闪蒙太奇：告诉模型"切点在哪、切得有多快"

三件事同时给：

给什么	长什么样	回答什么问题
位置	底部条带上的黄色刻度	在哪切的
数量	每格 cuts 7、表头 cuts="141 (avg 2.1s)"	这段切得多快
可调粒度	video_zoom({minGap: 0.4})	觉得切太粗，能重切

没有第二项时，刻度线一密，模型只能"感觉"很密、数不准；有了数字，"这是快闪蒙太奇"才是个可陈述的事实。

三、读法有两种，其中一种会剧透

一部两小时片子的总览图，会把片尾的画面和片头摆在同一屏上。这对"这是部什么片"很有用， 对"接下来发生什么"是致命的。

	它做什么	什么时候用
结构读法 —— 全片 cells:16, sheets:4	4 张图，一次看完整条弧线；2.5 小时约 310 秒 CPU	分析、索引、"值不值得看"
顺序读法 —— from/to 窗口，一次 2–5 分钟	永远只看到你问到的那一段，后面的不会提前出现	追剧情、看悬念、逐镜头研究

video_probe 会把两种读法都列出来并标注哪种会剧透，不替你选。

工具里没有任何一处强制"先看全片"：from/to 是主接口；每段的扫描结果都会缓存， 所以第一遍读过之后，回头再看某一段是免费的。

四、长片的成本模型

读一部 2 小时 35 分的电影，不是"24 张图一次性铺开"（= 9216 token）。正确读法是分两级：

阶段	花什么	拿到什么
① video_probe	0	时长、有无音轨/字幕、建议怎么读
② 一次总览（16 格盖全片）	384	结构：哪几段值得细看（7.5 分钟/格）
③ 只打开可疑的 3 个段落	3 × 384	每段 16 格细节
合计	1536	和"一次性 4 张图"同价，但前 384 就能开始判断

差别不在总价，在决策顺序：旧做法先付 1536 再看，新做法付 384 就知道该不该继续。给模型省钱的方式不是压缩单张图，而是让它早一点停止。

五、实现原理

整条链是一次解码、多路复用：扫描时只解码到 64×36，把切点、密度、音频、台词全部拿到，最后只为选中的格子各解 1–3 帧。

1. 探测

ffprobe 拿时长/帧率/旋转/音轨/字幕轨。两个细节：手机竖拍会带旋转元数据，要按显示方向算宽高比；片尾常有一帧黑场，取帧时避开最后一帧。

2. 切分：HSV 三通道差 + 速率法定阈值

把每帧缩到 64×36（2304 像素），转 HSV，与上一帧逐像素求 (|ΔH|+|ΔS|+|ΔV|)/3。选 HSV 而不是亮度差，是因为同亮度换色（红→蓝）在亮度域几乎为零：测试片里 9 个切点有 2 个是这种，ffmpeg -vf scdet 只找到 4/9，我们 9/9。

阈值不是固定值，也不是分数的倍数，而是按速率反推：

目标切点数 = min(帧数 × 25%, 时长 / gap)      // gap ≈ 1.5s，短片收紧到 0.5s
阈值 = 分数排序第 (帧数 - 目标) 位，向下取整，且 ≥ 12

这条是被真实素材打脸后改的：第一版用 3 × p95，在 B-roll 上很准（38 分 → 88 切点），但在快剪动画上 p95 已经是 43，×3 = 130 → 0 个切点。越是需要多格的内容，倍数法越失效。

3. 分格：密度积分等分 + 吸附剪辑点

先按 0.1s 粒度建密度曲线（局部率要箱型平滑一遍，否则节奏均匀的片子会在每个切点附近鼓包、认出一堆假爆发），累积后按 总积分/格数 等分。切点会尝试吸附到真实剪辑点，但位移超过理想格长的 30% 就放弃——否则吸附会把权重分配整个打乱（踩过：全片被拉到剪辑点上，格长变得不均）。

4. 取帧：段内 3 候选，比 Laplacian 方差

策略	做法	问题
mid	取段中点	溶解/淡入的中点拿到叠影
thumb	thumbnail=n= 取直方图最接近均值的帧	对模糊→清晰不敏感（模糊不改颜色分布）
sharp（默认）	段内 3 个候选，比 Laplacian 方差取最大	无

真实案例：某 PV 的片尾人员表，thumb 在 84.88s 取到的是高斯模糊帧（文字全糊），sharp 在 85.20s 取到清晰帧——同一段、同一秒级窗口。

反直觉的性能结果：90s 片 / 9 格，mid 8.0s、sharp 9.2s、thumb 11.3s。锐度法比 thumbnail 还快，因为三次 seek 各解 1 帧，而 thumbnail 要解码整段才能统计直方图。

5. 拼图：零图像库、零字体依赖

取帧直接解成 rgb24，按 cell 尺寸做 cover 裁剪；宫格在普通 Buffer 上逐字节拼；编号用内置 5×7 点阵字模画；最后 -f rawvideo -pix_fmt rgb24 喂回 ffmpeg 出 PNG（或 -f image2pipe 直接给宿主）。

这一套把 Pillow / sharp / canvas / fontconfig 全部移出依赖图。最后那个不是洁癖：drawtext 需要字体系统，而 Windows 上的 fontconfig 经常是坏的——测试机上跑 ffmpeg -vf drawtext 直接报 Cannot load default config file。零字体依赖等于零这类事故。

6. 音频：条带与画面同轴

ebur128 抽瞬时响度（100ms/点）+ silencedetect 找停顿，然后画在宫格底部：青色柱是响度、深灰块是静音、黄色刻度是切点。

价值不在"能测响度"，而在同一条时间轴：模型能把"第 5 格"和"这里最响"直接对上，不用自己做时间映射。成本是同一张图内 0 额外 token，只占约 9% 像素预算。

它回答"哪里在响"，不回答"为什么响"。实测一支成片的响度全程只在 3 dB 内波动、与剪辑数相关 r=0.35——母带处理把动态压平了，靠响度找不出副歌。

7. 台词：三级降级 + 切片 + 幻觉过滤

字幕轨（免费、最准）→ OpenAI 兼容 ASR（本地/云）→ 都没有就跳过（分镜照出）

三个坑，都踩过：

坑	现象	处理
长请求漂移	单次 299s 请求，时间码整体压早 13s（≈4.5%，停顿被吃掉）	客户端切 ≤45s，漂移降到 0.02s
切片劈词	固定秒数切会把词切两半，段数凭空变多	切点吸附到静音中点
音乐段幻觉	纯音乐段吐出 29s / 9 字的假句子，按时间重叠被贴到 5 个格子上	时长 > 8s 且 < 0.8 字/秒 判为幻觉丢弃，并在输出里报出丢弃条数（不静默丢）

台词最后按时间重叠贴到格子上——一句跨两格时两边都保留，宁可重复也不让某格"没话说"。字/秒还作为第三条密度信号喂回去：话多的地方格更短。

8. 缓存

键 = (路径, 大小, mtime, 窗口, 阈值策略)。不 hash 文件内容（2GB 读一遍比重新扫描还慢），不缓存响度（2 小时有 7 万个点）。实测 5 分钟片子：首次 13.4s → 第二次 3.6s。这样 video_storyboard 之后再 video_zoom，同一段不会扫两遍。

---

六、为什么是这些取舍

384 token/图 是硬约束，所以「格数」和「每格清晰度」是零和的。整个设计围绕一件事：把一次性的"看"拆成两段——先粗看结构，再按需放大。

需求	做法
这片子讲了什么	9–16 格概览（384）
第 1:12 发生了什么	video_zoom(from, to)（384）
一句台词在哪一格	清单直接给 cell k = 时间码
音乐什么时候起来	底部条带（0 额外）
一小时的电影怎么看	--plan 300 分段，逐段 --from/--to

---

七、实测基线

6 条 1080p 素材（B-roll / 动画正片 / 两支 PV / 特别 ED / 单镜头长take）：

素材	时长	p90	自动阈值	切点	平均间隔	自动格数
B-roll	299s	7.9	16	141	2.1s	16×1
动画正片	1090s	15.0	43	408	2.7s	16×2
特别 ED	80s	11.6	21	42	1.9s	4×1
PV（正式）	92s	17.0	54	44	2.1s	9×1
PV（概念）	90s	26.1	58	41	2.2s	9×1
单镜头	251s	2.2	12	1	—	4×1

扫描速度：22–47× 实时（1080p，瓶颈是 H.264 解码，不是打分）。

台词密度还能反过来当类型判据（响度与字/秒反向）：

类型	字/秒	响度
口播教程	5.60	−23 LUFS
叙事动画	2.07	−21.4 LUFS
音乐 PV	0.32	−14.2 LUFS

字/秒 < 0.8 且响度 > −18 基本可以判定"音乐驱动，别指望台词"。

---

八、边界：明确不做的事

• 不保证每个镜头都被看到，只保证时间轴不漏。
• 不做音乐理解。响度是测量，不是理解；情绪、曲风、副歌位置都不在范围内。
• 手机端未实测（设计上零原生依赖，Termux 理论可行）。
• 超长视频解码是瓶颈：2 小时片子首次约 5 分钟，降采样实测无收益（瓶颈在解码不在打分）。

---

九、后续改进方向

P0（下一步就做）

1. 四条素材基线表——把上面的表扩成同一张对照表（字/秒、响度、静音数、切点数四列），作为这个工具的第一份 benchmark。
2. video_probe 工具——只读容器头，几毫秒：时长/分辨率/有无音轨/切点密度。让模型先问再决定"9 格还是 16 格、要不要分段"，省掉一次盲试的 384 token。

P1（ASR 侧，已有方案未落地）

1. 按内容类型自动分流——字/秒 < 0.8 && 响度 > −18 → 判定音乐片，多给格、少指望台词；口播片反之。这条已经有数据支撑，只差写进 suggest()。
2. 术语校对层——ASR 对专业名词必错（实测 彗差→绘插、八羽怪→巴与怪、收光圈→烧光圈）。计划：清单里保留原文 + 标注"ASR 输出，引用前对画面核对"，并支持一份用户词典做替换。
3. 说话人分离——多人对话视频里，"谁在说"和"说了什么"一样重要。SenseVoice 不直接给 speaker，需要接 cam++ 之类的声纹模型。
4. 音乐段降级策略——现在只是过滤幻觉；更进一步可以：检测到"长段低字/秒 + 高响度"时，自动把该段的格子权重调低（画面变化才是信息），并把音频条带加高。

P2（工程化）

1. 抽样扫描——超长视频（>1 小时）每 N 分钟只扫 30s，把 5 分钟降到 30s；代价是失去全局密度感知，需标 degraded。
2. Termux 实测——目前只有设计推演。
3. npm 发布——名字 dsh-video-storyboard 已确认未被占用。
4. 多语言——目前中文口播效果最好；英文/日文的时间码与标点规则需要单独验证。

---

十、和其他视频插件怎么选

只想"看一眼这几帧"                → 逐帧类插件（更简单、无需全片扫描）
想让别的模型替我总结成一段话       → 桥接类插件（外部 VLM）
想知道"整片怎么组织、第几分钟发生了什么、谁在说什么"
                                 → 本插件（video_storyboard + video_zoom）
只想分析一首歌                     → 音乐分析类插件

许可

MIT。不复制任何第三方源码；ffmpeg、模型权重、视频素材都不随仓库分发。ASR 默认对接用户自建的 OpenAI 兼容端点（如 SenseVoiceSmall，FunAudioLLM / 阿里，遵循 FunASR Model License v1.1，保留署名）。
